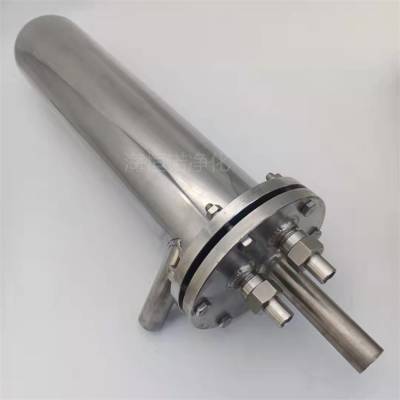

海恒諾凈化廠家供應的TR3旋、渦流筒式高效冷卻器
結構原理
該冷卻器由內螺旋管、外螺旋管組成。共同安裝在一個筒體內。外螺旋管在呈螺旋運行的冷卻水中進行熱交換；內螺旋管在呈渦流運動的冷卻水中進行熱交換，兩種冷卻水巧妙地匹配在一只冷卻器中進行流動。
TR3特點
1.采用雙套筒內、外螺旋管的結構設計。在一個筒體內充分利用了冷卻空間，增加了熱交換面積。
2.樣水出口溫度和冷卻水的溫度差為冷卻水＋1.5℃，效果非常理想。
3.在不具備以除鹽水作為冷卻水的場合，可采用工業水作為冷卻水，內螺旋管可以分解取出，便于維修和清洗。
4.TR4漩渦筒式高效冷卻器冷卻效果好，一般場合可以一只替代兩只冷卻器。
TR3說明：
TR4型冷卻器是目前我公司生產的***型的冷卻器；
TR3型冷卻器結構形式和TR4相同，但規格尺寸小于前者；
TR1型冷卻器是早期投入使用的產品，目前仍有相當多的用戶。
特殊要求可按用戶要求按用戶的現場接口尺寸制造。
概述
高效筒形冷卻器適用與對高溫水汽樣品進行熱交換，提供合適溫度的水汽樣品。
產品系類規格
G***A型單盤管預冷卻器
G***B型雙盤管高效冷卻器
冷卻器采用壁掛式垂直安裝，樣水進出管采用可拆式螺紋連接，冷卻水進出管分別與進出水球閥接頭相連。在冷卻器上方，應預留500mm高的檢修空間，以便拆換冷卻器盤管。
結構合理，維護方便。
筒形冷卻器結構組成：外筒體和盤管。
外筒體和盤管才用法蘭聯接，更換盤管或?qū)鋮s器進行清洗，只需松開法蘭聯接螺栓，取出盤管，無需拆卸冷卻器筒體。非常方便。
海恒諾凈化旋渦高效筒式冷卻器TR3 TR1 TR4全系列
名稱 筒式高效螺旋管流冷卻器 旋、渦筒式高效冷卻器
型號 TR3 TR4
連接尺寸 Φ12.14.16 Φ12.14.16
工作溫度 580℃ 580℃
公稱壓力 32Mpa 32Mpa
冷卻水量 1噸/時.只 2噸/時.只
試驗壓力 ≥40Mpa ≥40Mpa
連結方式 承插焊接 承插焊接
樣水出口溫度 冷卻水溫度±2℃ 冷卻水溫度±1.5℃
公司所發布的產品圖片全部是實物拍攝，由于產品種類和型號眾多，如果找不到您需要的型號可以聯系客服，特殊尺寸可以定做
文中標價和配圖有不匹配的情況，請?jiān)谫徺I前聯系我核對
